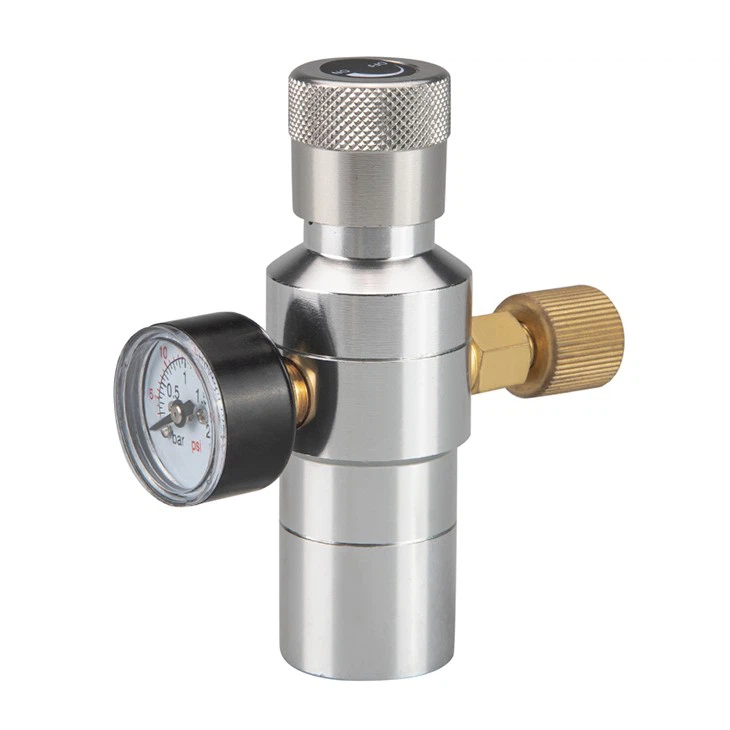

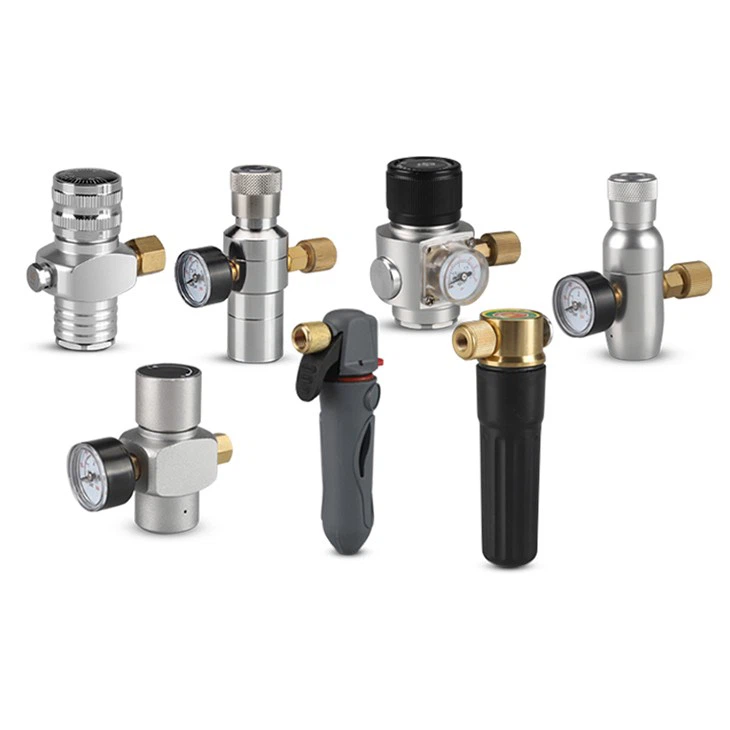

Pengawal Selia Mini

Pengawal selia pengurangan tekanan (injap pengurang tekanan) ialah pengawal tekanan hiliran, yang dipasang di antara sumber kuasa tekanan tinggi dan peralatan sistem, dan boleh mengawal keluaran pengurangan tekanan cecair tekanan tinggi kepada tekanan rendah dan cecair stabil yang diperlukan; Ia boleh melindungi sistem di belakang injap pengurang tekanan daripada hentaman. Ia adalah pengawal tekanan mekanikal manual.

1. Julat tekanan boleh laras: 0 - 1.5MPa. (15kg/cm2); Julat suhu kerja: - 20 darjah - 100 darjah .

2. Apabila tekanan kerja yang diperlukan dicapai, kadar kebocoran dalaman dan luaran injap adalah sifar, dan ketepatan kawalan ialah: ± 1 peratus .

3. Benang muncung: M10X1,1/8-27NPT, dsb.

4. Badan induk adalah keluli tahan karat berkualiti tinggi 304/316/321, dsb., dan unsur pengedap ialah polytetrafluoroethylene, fluororubber, dsb.

5. Penapis mesti dipasang di hujung hadapan salur masuk injap (ketepatan penapisan Kurang daripada atau sama dengan 50 μ m) Untuk memastikan operasi normal injap pengurangan tekanan dan memanjangkan hayat perkhidmatannya.

6. Dimensi sempadan: diameter badan injap bawah: Φ 28 mm; Diameter badan injap atas: Φ 20 mm; Ketinggian penuh: 49 mm.

7. Aliran maksimum: 568L/min (udara); 20.4L/min (air)

8. Media yang boleh digunakan: udara, air, asid tak organik, alkali, minyak aromatik, halohidrokarbon dan media lain.

Piawaian eksekutif: GB12244-89, GB12245-89

1. Tekanan masuk maksimum: 220PSIG;

2. Tekanan alur keluar: 0 - 90PSIG (tekanan malar pratetap: 0.2 - 0.3MPa);

3. Aliran maksimum: 5L/min;

4. Sisihan nilai tekanan alur keluar: Kurang daripada atau sama dengan 20 peratus ;

7. Sederhana/suhu yang berkenaan: air paip perbandaran/5 - 45 darjah .
